歐式冷凝鍋爐的特征和工作原理
網址：www.sdsbxny.com 更新時間：2017-01-11 16:47 瀏覽次數：：162次
隨著城市房屋密集程度的加高，地下鍋爐房也越來越多，在供暖方面，鑄鐵鍋爐比鋼制鍋爐要安全的多。而歐式冷凝鍋爐在材質上安全的同時而且更加節能，所以歐式冷凝鍋爐在地下鍋爐房應用的越來越多。那么本文中創(chuàng )鍋爐網小編就給大家分析一下歐式冷凝鍋爐的特征和工作原理。
歐式冷凝鍋爐的主要特征就是全預混燃燒器和冷凝爐體。全預混燃燒器能讓天然氣充分燃燒，從而提高燃燒效率，再加上冷凝鍋爐的爐體，節能效果就更好，這也是冷凝鍋爐越來越受到大家喜歡的原因。下面我們先普及一下有關冷凝鍋爐相關的知識。
冷凝鍋爐一般是燃燒天然氣或者液化氣。在天然氣和液化氣的燃燒過程中，作為燃燒產物，我們得到了二氧化碳和水，燃燒越充分，氮氧化物等污染空氣的雜質就越少。所以如果燃燒充分的話，1m3的甲烷和2m3的氧氣，生產1m3的二氧化碳2m3的水。放出的熱量Q為：34.020千焦(等于8127大卡)，這個數值即時甲烷CH4的低熱量值(lowercalorificvalue)。如果是使燃燒產生的水蒸氣冷凝，可以得到另一部分熱量(汽化潛熱)，通過冷凝1m3的水蒸氣，我們可以得到1885千焦(450大卡)熱量。所以當我們燃燒1m3的甲烷CH4，我們可以得到3770千焦(900大卡)熱量。

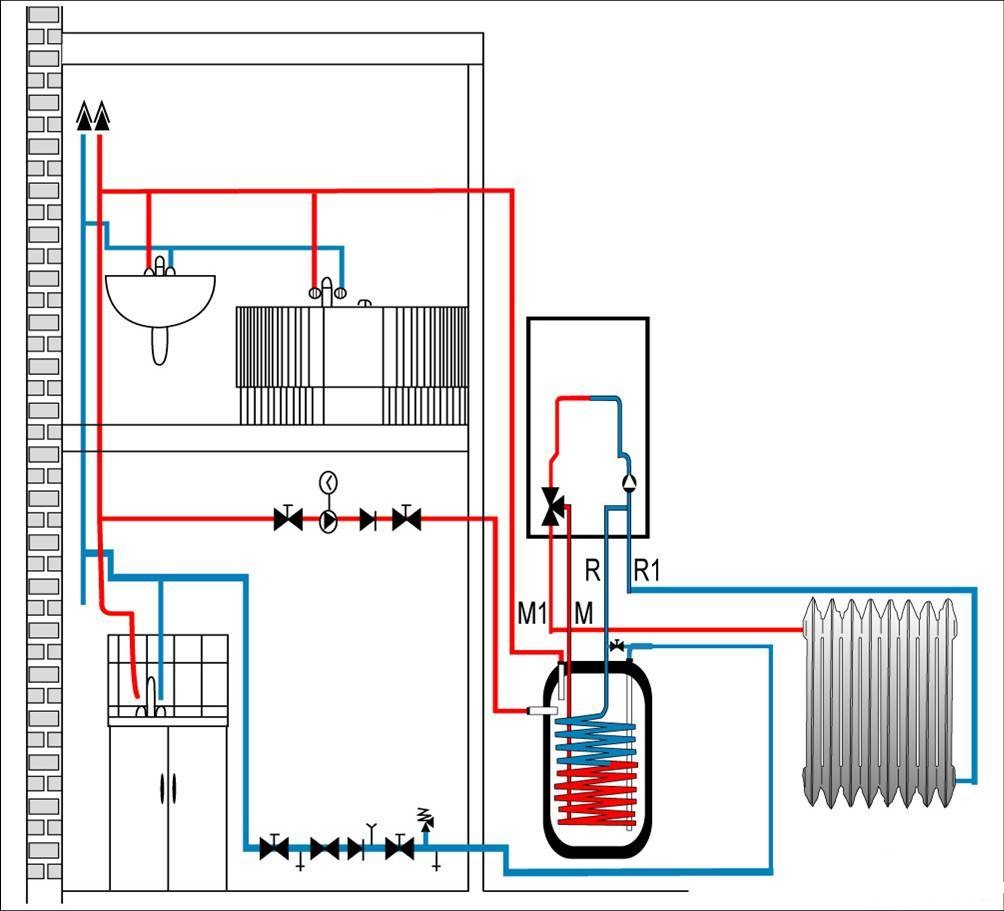

(冷凝鍋爐工作原理圖）
冷凝鍋爐工作原理幾大要素
□ 天然氣的高熱值
高熱值u.c.v.=低熱值l.c.v.+3770千焦=37790千焦(9027大卡)
這個值是在天然氣和氧氣完全燃燒所得到的值。在實際燃燒過程中，天然氣是和過剩的空氣混合燃燒的。這樣就增加了排煙熱損失，并且限制了煙氣中的水蒸氣的冷凝(比如說傳統的燃燒中產生的一次、二次、三次空氣)由于采用了空氣混合技術Vaillan冷凝鍋爐在整個燃燒過程中只需要較少的過剩空氣。這樣使煙氣中水蒸氣更好的冷凝。
□ 露點
露點定義了一個溫度，即達到這這個溫度煙氣中的水蒸氣轉化為液態水(冷凝水)，然后放出熱量。下面圖標就表示天然氣在燃燒過程中，煙氣中水蒸氣冷凝的溫度(露點)與過剩空氣比例的關系。
熱效率
熱效率=有效量/使用量
對于傳統鍋爐，天然氣，每提供相當于111kWh高熱值U.C.V.，便有11kWh的汽化潛熱。沒有被利用而以煙氣中水蒸氣形式排出。即低熱值L.C.V.為100kWh。即鍋爐有效熱量為92kWh。則鍋爐熱效率為：Η=92/100=92%(使用熱量以低熱值計算)。
▲ 非冷凝技術
對于冷凝鍋爐，天然氣，也提供相當于11kWh高熱值U.C.V..。煙氣在低于露點的溫度中冷卻，一部分水蒸氣在冷凝中釋放汽化潛熱。煙氣在熱交換器中冷卻的時候，煙氣中一部分顯熱也會(huì )被收回。所以，過濾有效熱量為92kWh，回收顯熱7kWh，水蒸氣汽化潛熱9kWh。
則鍋爐熱效率為：Η=(92+7+9)/100=108%(使用熱量以低熱值計算)。
▲ 冷凝技術
在過剩空氣的比例為30%時，Vaillan冷凝鍋爐煙氣中的水蒸氣能夠在55℃冷凝。過剩空氣越少，越易使煙氣中的水蒸氣達到露點溫度。

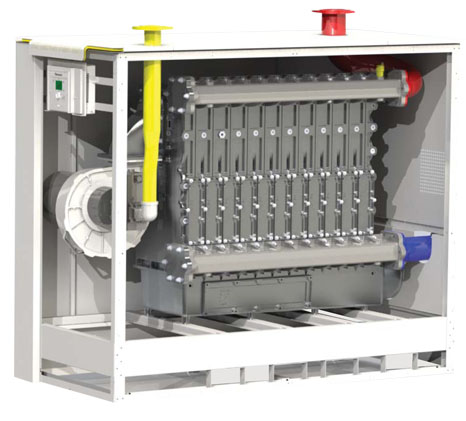

（康丹森冷凝鍋爐內部圖）
影響冷凝鍋爐的參數
有很多參數能夠影響冷凝鍋爐是否達到最佳使用狀態。在設計一個采暖系統輸出功率時必須考慮到工程的需要。在選擇采暖系統時，低供水/回水(30℃-40℃)溫度的采暖系統有利于冷凝鍋爐的冷凝。因此，冷凝鍋爐尤其適用于低溫熱水地板采暖系統。
冷凝水的循壞使用鍋爐產生的冷凝水是微酸性的(pH值3-4)，而生活廢水系統內的水是微堿性的(pH值6.5-10)。所以可以將冷凝水直接排到生活廢水中，起到一個中和作用。大概估計冷凝鍋爐每年平均可以得到1000到1300升水。
這里冷凝鍋爐的特征和工作原理中創(chuàng )鍋爐網小編就給大家介紹到這里，那么接下來為大家推薦一款歐洲的安全系數、節能效果都不錯的冷凝鍋爐品牌，那就是康丹森冷凝鍋爐。這款產品有北京中力創(chuàng )業機電設備有限公司為中國的總代理，大家可以免費咨詢4000307800.
