燃氣鍋爐改造方案
網址：www.sdsbxny.com 更新時間：2017-01-10 11:03 瀏覽次數：：90次
我公司以前用燃煤鍋爐，但考慮到年久效率低下，所以就進行了燃氣鍋爐改造。燃氣鍋爐改造實施后，基本達到了我們的預期目標。下面就介紹一下我們用帕雷士大氣式燃氣鍋爐改造燃煤鍋爐的方案。
一、現有設備運行現狀
我公司有一條12000kg/h的打葉復烤生產線，一般工藝要求的蒸汽量為8噸左右，然而在某些特殊工藝要求(真空回潮)情況下，蒸汽需求量會(huì )提高很多，大概為11噸左右，為此，公司以前配備的是15噸燃煤鍋爐。由于公司95%以上的生產時問蒸汽需求為8噸，因此，過去使用15噸燃煤鍋爐存在嚴重的大馬拉小車的現象，浪費熱能。加上，原有15噸沸騰爐的標稱熱效率為75%以下，由于使用多年熱效率已進一步下降，實際熱效率只有約65 %，能量浪費嚴重。再者，隨著能源需求量大和價格上漲，導致企業成本不斷增加，因此，鍋爐改造迫在眉睫。
二、燃氣鍋爐節能節水改造方案
燃氣鍋爐不但設置費用和運行費用較低，與煤鍋爐比，其經濟性好;而且天然氣是最清潔的燃料，是排放污染最少的燃料，既節能又環保。因此，確定采用3臺4噸燃氣鍋爐替代15噸燃煤沸騰爐，并設定預期節能目標為節能量達1000噸標煤以上。
燃氣鍋爐具有高效率、結構簡單特點，有配套的輔機、全智能化白動控制并配有多級保護系統、配備燃燒器(送風機)和煙道消音系統，降低鍋爐運行的噪音、白動加藥裝置，軟化水處理裝置、配備其它監測和限制裝置等等，可保證鍋爐24小時無監督安全運行[2]。
1、燃氣鍋爐節能改造
3臺4噸燃氣鍋爐(型號:CZI-4000GS)替換原舊的燃煤鍋爐。在維修車問后面一塊空地中重新修建鍋爐房，采用鋼結構廠房，將三臺鍋爐安裝在其中。將原鍋爐水軟化系統移入新鍋爐房?jì)龋⒃械囊粋€(gè)20噸軟水箱移入新鍋爐房?jì)取Ｒ员M量減少管路熱量、材料等浪費為原則，科學合理布局新鍋爐房配套設備。
現用高效燃氣鍋爐替代低效燃煤鍋爐之后，在一般生產情況下，開2臺4噸鍋爐便能完成正常生產量，杜絕了大馬拉小車的現象，進一步節約能源。
新燃氣鍋爐的投入使用，使鍋爐的啟動時問由原來的30分鐘減少為現在的6分鐘。為了進一步減少能源浪費，建立了車問鍋爐生產聯動機制。生產聯動機制是針對于車問設備故障停機或某些特殊原因中斷生產的情況，讓鍋爐及時停爐終止供氣，避免造成能源浪費的一種聯動機制。如果按照公司平均一年生產時問2500小時，設備停機率5%，聯動機制節能效率80%來計算，公司的車問鍋爐生產聯動機制能帶來4% (5%X 80%=4%)的鍋爐節能率。
因此，單就鍋爐煤改氣項目，能給公司帶來超過32%的鍋爐節能率(28%+4%+大部分2臺鍋爐的節能量)，按照公司近四年平均用煤約3591噸標煤計算，年度節能約:3591 X 32%=1149.12噸標煤。
2、排污水余熱回收改造
公司3臺燃氣鍋爐投入使用時會(huì )產生大量高溫排污水，為了提高能源利用率，減少燃料消耗，公司決定將高溫排污水的余熱回收。排污水余熱回收改造實施方案:用鋼管盤繞在鍋爐出水灌內側，將高溫排污水導入盤管中，加熱鍋爐水。排污水的溫度有將近100度，排污水量約433L/h，熱交換后溫度約為50度 ,根據公式計算，相當于每小時耗標煤量為:
B=D1 X C(T2一T1)/(Qr X屯)
式中，D1一熱水重量;C一水的比熱容;T1-常溫水溫;T2一熱水溫度;Qr一標煤系數;屯一鍋爐效率。
將各項數據D 1=433kg , C=4200J/kg , T 1=20 0C , T2=100 0C，屯=60= 8.27kg, Qr=7000大卡/噸標煤=29302000J/千克標煤，代入，整理得B= 8.27kg。按照工作一年2500小時計算，排污水余熱回收節能量約為:20.69噸標煤(8.27X2500)0
綜合以上兩項改造內容，理論年度節能量為:1149.12噸標煤+20.69噸標煤=1169.81噸標煤。
三、燃氣鍋爐改造經濟效益分析

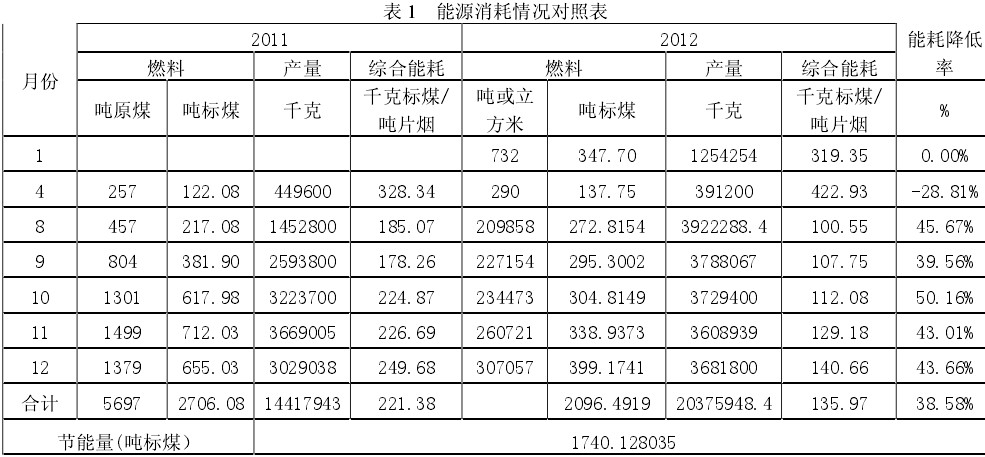

自從進行了燃氣鍋爐節能改造項目之后，我們公司的綜合能耗得到了大幅下降，并得出了改造后的節能量為1740噸標煤(節能量=2011綜合能耗一2012綜合能耗)X 2012年度產量)，見表1所示。
而且，鍋爐節能改造之后，設備的動力故障時問由2011年的9. 5小時降低為0小時，如表2所示。
四、結論
經過這次燃氣鍋爐節能項目改造，我公司取得了巨大的成效。同時也不難看出，帕雷士大氣式燃氣鍋爐較燃煤鍋爐有絕對的優勢。在鍋爐的實際使用過程，逐步提升鍋爐環保節能技術，相信在不遠的將來，將會(huì )產生巨大的經濟、社會(huì )效益。
